100% nacional, voltada para a solução imediata de problemas de movimentação de polpas difíceis, com altíssimo percentual de sólidos

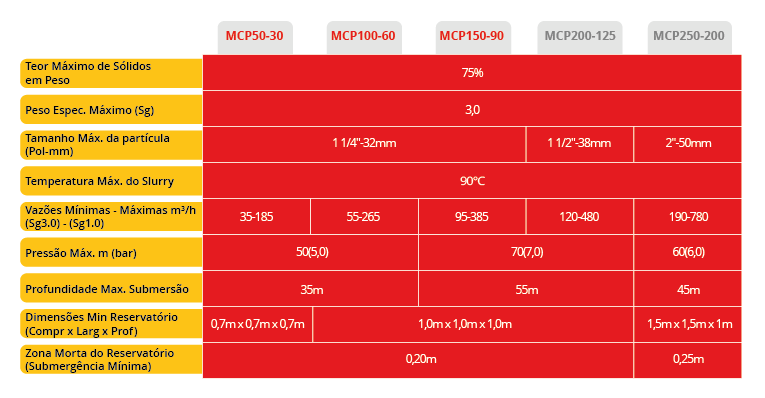

Teor Máximo de Sólidos em Peso: 75%
Peso Espec. Máximo (Sg): 3,0
Tamanho Máx. da partícula (Pol-mm): 1 1/4″ – 32 mm
Temperatura Máx. do Slurry: 90°C
Vazões Mínimas – Máximas m³/h (Sg3.0) – (Sg1.0): 35-185
Pressão Máx. m (bar): 50 (5,0)
Profundidade Máx. Submersão: 35 m
Dimensões Min Reservatório (Compr x Larg x Prof): 0,7 m x 0,7 m x 0,7 m
Zona Morta do Reservatório (Submergência Mínima): 0,20 m

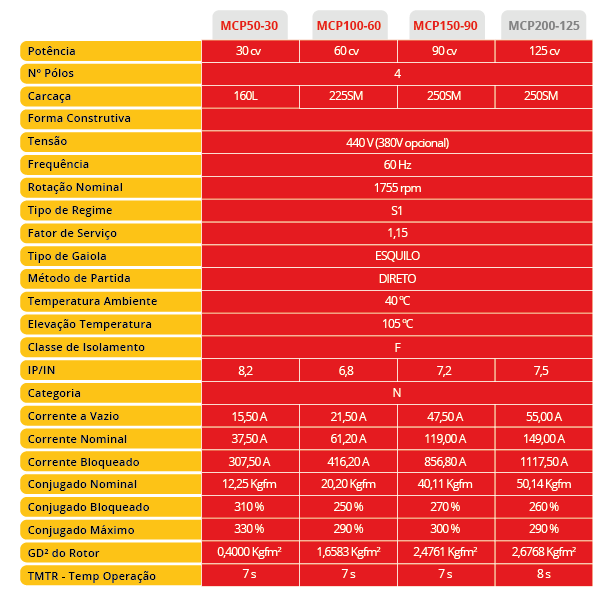

Potência: 30 cv
Nº Polos: 4
Carcaça: 160L
Forma Construtiva: Imerso em Óleo
Tensão: 440 V (380V opcional)
Frequência: 60 Hz
Rotação Nominal: 1755 rpm
Tipo de Regime: S1
Fator de Serviço: 1,15
Tipo de Gaiola: ESQUILO
Método de Partida: DIRETO
Temperatura Ambiente: 40 °C
Elevação Temperatura: 105 °C
Classe de Isolamento: F
IP/IN: 8,2
Categoria: N
Corrente a Vazio: 15,50 A
Corrente Nominal: 37,50 A
Corrente Bloqueado: 307,50 A
Conjugado Nominal: 12,25 Kgfm
Conjugado Bloqueado: 310 %
Conjugado Máximo: 330 %
GD² do Rotor: 0,400 Kgfm²
TMTR – Temp Operação: 7 s

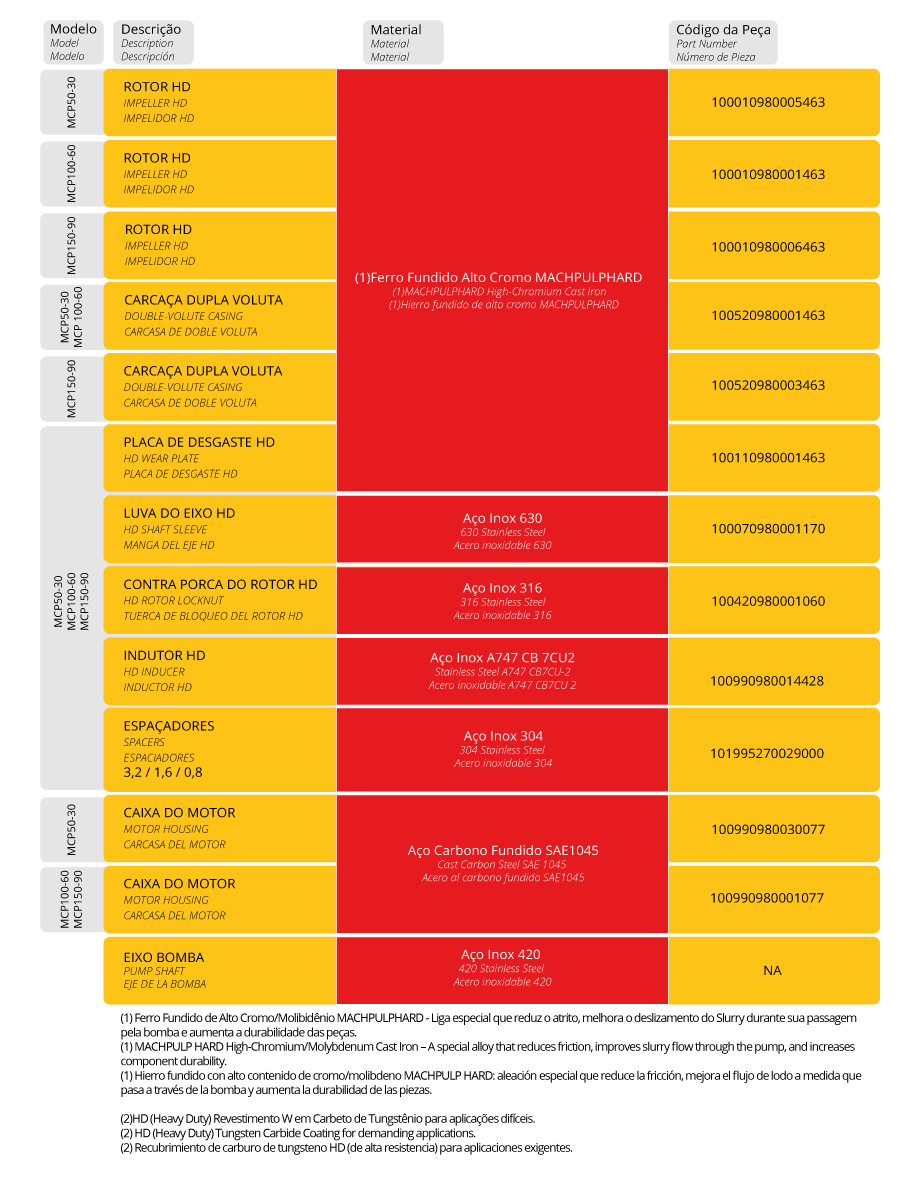

ROTOR STD MCP 50-30
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 720010980005493
LUVA DO EIXO
Material: Aço Inox AISI 630*
Código Machpulp: 100070980001428
PLACA DE DESGASTE
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100110980001493
PORCA DO ROTOR
Material: Aço Inox AISI 316*
Código Machpulp: 100420980001428
INDUTOR MCP
Material: Aço Inox ASTM A747 CB 7CU2 – H900*
Código Machpulp: 100990980003428
CARCAÇA DUPLA VOLUTA MCP50-30
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100520980001465
ESPAÇADORES 3,2/1,6/0,8 (até 2025)
Material: Aço Inox 304 / Aço Inox 304 / Papelão Hidr NA1002
Código Machpulp: 101995270029000
CAIXA DO MOTOR MCP 100-60
Material: Aço Carbono Fundido SAE 1045
Código Machpulp: 100990980001002
EIXO BOMBA
Material: Aço Inox AISI 420
Código Machpulp: Sob encomenda
(*) Revestimento Opcional em (W) Carbeto de Tungstênio, para aplicações severas.
(**) Ferro Fundido de Alto Cromo Machpulphard – Liga especial que reduz o atrito, melhora o deslizamento do slurry durante sua passagem pela bomba e aumenta a durabilidade das peças.
Teor Máximo de Sólidos em Peso: 75%
Peso Espec. Máximo (Sg): 3,0
Tamanho Máx. da partícula (Pol-mm): 1 1/4″ – 32 mm
Temperatura Máx. do Slurry: 90°C
Vazões Mínimas – Máximas m³/h (Sg3.0) – (Sg1.0): 35-185
Pressão Máx. m (bar): 50 (5,0)
Profundidade Máx. Submersão: 35 m
Dimensões Min Reservatório (Compr x Larg x Prof): 0,7 m x 0,7 m x 0,7 m
Zona Morta do Reservatório (Submergência Mínima): 0,20 m
Potência: 30 cv
Nº Polos: 4
Carcaça: 160L
Forma Construtiva: Imerso em Óleo
Tensão: 440 V (380V opcional)
Frequência: 60 Hz
Rotação Nominal: 1755 rpm
Tipo de Regime: S1
Fator de Serviço: 1,15
Tipo de Gaiola: ESQUILO
Método de Partida: DIRETO
Temperatura Ambiente: 40 °C
Elevação Temperatura: 105 °C
Classe de Isolamento: F
IP/IN: 8,2
Categoria: N
Corrente a Vazio: 15,50 A
Corrente Nominal: 37,50 A
Corrente Bloqueado: 307,50 A
Conjugado Nominal: 12,25 Kgfm
Conjugado Bloqueado: 310 %
Conjugado Máximo: 330 %
GD² do Rotor: 0,400 Kgfm²
TMTR – Temp Operação: 7 s
ROTOR STD MCP 50-30
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 720010980005493
LUVA DO EIXO
Material: Aço Inox AISI 630*
Código Machpulp: 100070980001428
PLACA DE DESGASTE
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100110980001493
PORCA DO ROTOR
Material: Aço Inox AISI 316*
Código Machpulp: 100420980001428
INDUTOR MCP
Material: Aço Inox ASTM A747 CB 7CU2 – H900*
Código Machpulp: 100990980003428
CARCAÇA DUPLA VOLUTA MCP50-30
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100520980001465
ESPAÇADORES 3,2/1,6/0,8 (até 2025)
Material: Aço Inox 304 / Aço Inox 304 / Papelão Hidr NA1002
Código Machpulp: 101995270029000
CAIXA DO MOTOR MCP 100-60
Material: Aço Carbono Fundido SAE 1045
Código Machpulp: 100990980001002
EIXO BOMBA
Material: Aço Inox AISI 420
Código Machpulp: Sob encomenda
(*) Revestimento Opcional em (W) Carbeto de Tungstênio, para aplicações severas.
(**) Ferro Fundido de Alto Cromo Machpulphard – Liga especial que reduz o atrito, melhora o deslizamento do slurry durante sua passagem pela bomba e aumenta a durabilidade das peças.

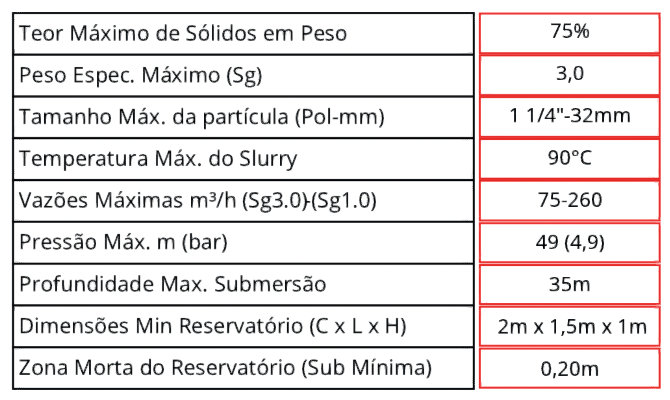

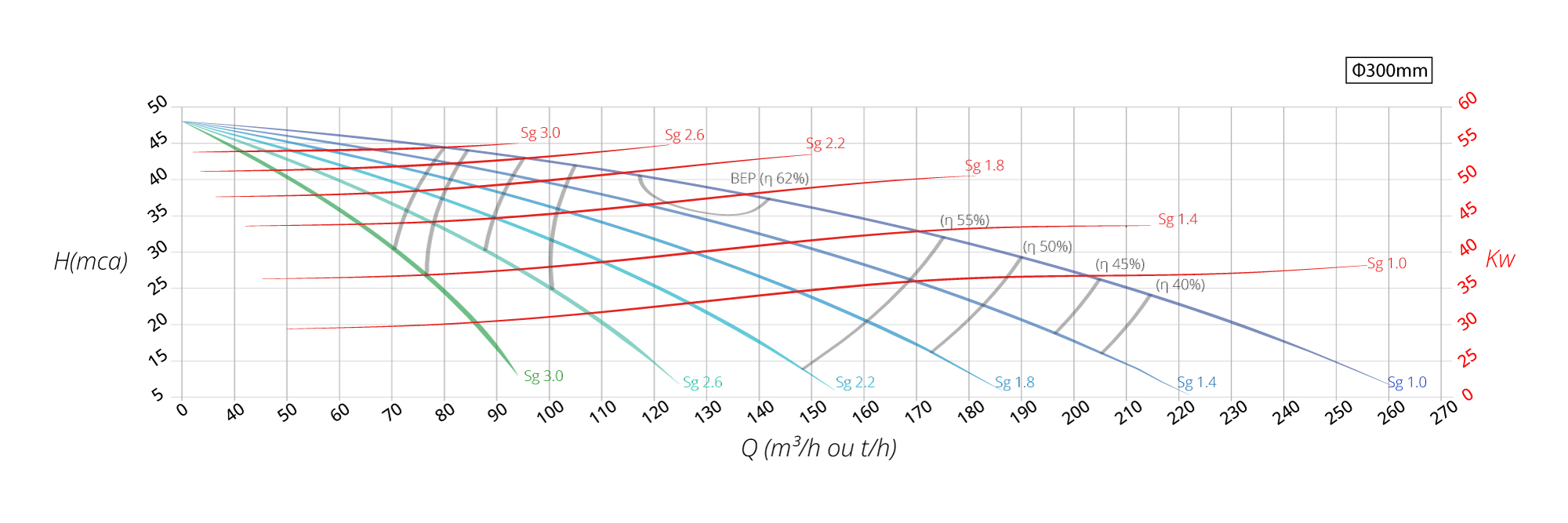

Teor Máximo de Sólidos em Peso: 75%
Peso Espec. Máximo (Sg): 3,0
Tamanho Máx. da partícula (Pol-mm): 1 1/4″ – 32 mm
Temperatura Máx. do Slurry: 90°C
Vazões Mínimas – Máximas m³/h (Sg3.0) – (Sg1.0): 55-265
Pressão Máx. m (bar): 50 (5,0)
Profundidade Máx. Submersão: 35 m
Dimensões Min Reservatório (Compr x Larg x Prof): 1,0 m x 1,0 m x 1,0 m
Zona Morta do Reservatório (Submergência Mínima): 0,20 m

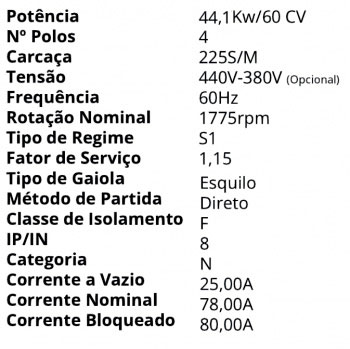

Potência: 60 cv
Nº Polos: 4
Carcaça: 225SM
Forma Construtiva: Imerso em Óleo
Tensão: 440 V (380V opcional)
Frequência: 60 Hz
Rotação Nominal: 1755 rpm
Tipo de Regime: S1
Fator de Serviço: 1,15
Tipo de Gaiola: ESQUILO
Método de Partida: DIRETO
Temperatura Ambiente: 40 °C
Elevação Temperatura: 105 °C
Classe de Isolamento: F
IP/IN: 6,8
Categoria: N
Corrente a Vazio: 21,50 A
Corrente Nominal: 61,20 A
Corrente Bloqueado: 416,20 A
Conjugado Nominal: 20,20 Kgfm
Conjugado Bloqueado: 250 %
Conjugado Máximo: 290 %
GD² do Rotor: 1,6583 Kgfm²
TMTR – Temp Operação: 7 s

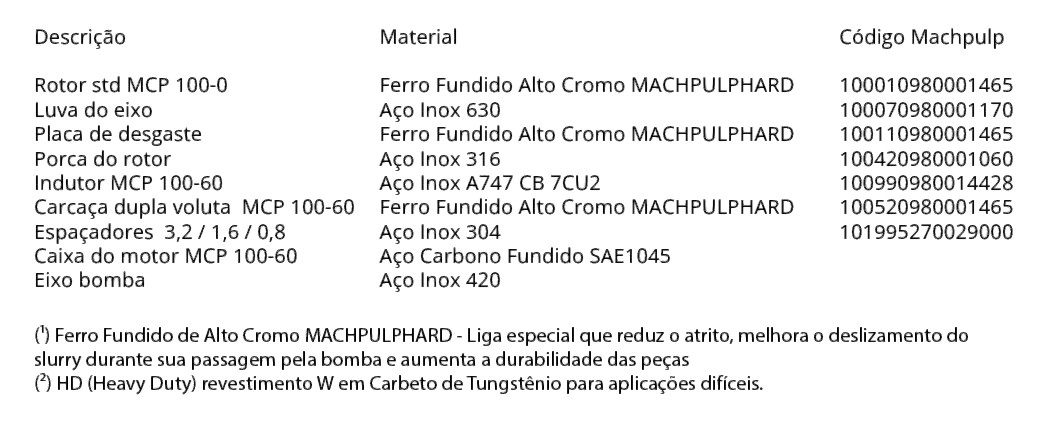

ROTOR STD MCP 100-60
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100010980001493
LUVA DO EIXO
Material: Aço Inox AISI 630*
Código Machpulp: 100070980001428
PLACA DE DESGASTE
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100110980001493
PORCA DO ROTOR
Material: Aço Inox AISI 316*
Código Machpulp: 100420980001428
INDUTOR MCP
Material: Aço Inox ASTM A747 CB 7CU2 – H900*
Código Machpulp: 100990980003428
CARCAÇA DUPLA VOLUTA MCP100-60
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100520980001465
ESPAÇADORES 3,2/1,6/0,8 (até 2025)
Material: Aço Inox 304 / Aço Inox 304 / Papelão Hidr NA1002
Código Machpulp: 101995270029000
CAIXA DO MOTOR MCP 100-60
Material: Aço Carbono Fundido SAE 1045
Código Machpulp: 100990980001002
EIXO BOMBA
Material: Aço Inox AISI 420
Código Machpulp: Sob encomenda
(*) Revestimento Opcional em (W) Carbeto de Tungstênio, para aplicações severas.
(**) Ferro Fundido de Alto Cromo Machpulphard – Liga especial que reduz o atrito, melhora o deslizamento do slurry durante sua passagem pela bomba e aumenta a durabilidade das peças.

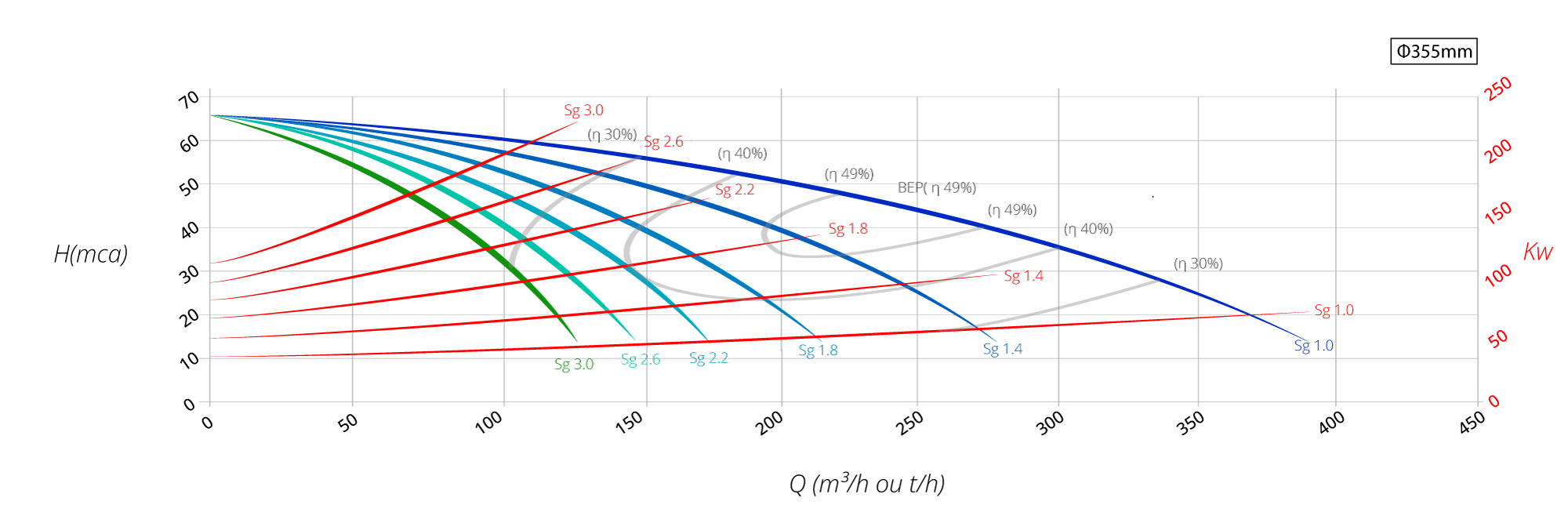

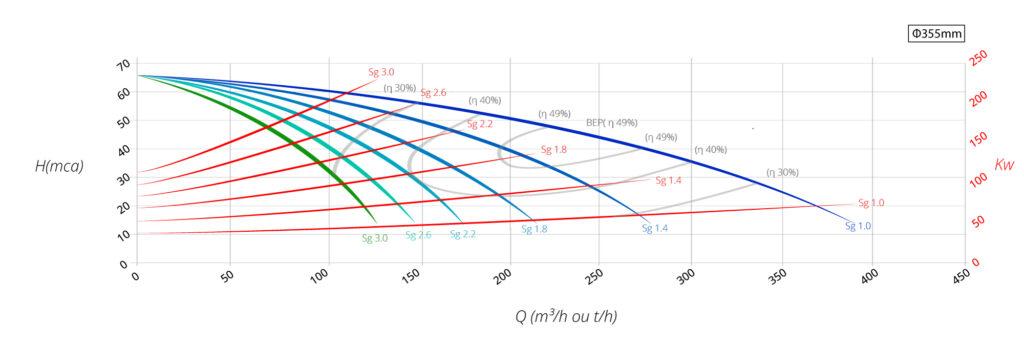

Teor Máximo de Sólidos em Peso: 75%
Peso Espec. Máximo (Sg): 3,0
Tamanho Máx. da partícula (Pol-mm): 1 1/4″ – 32 mm
Temperatura Máx. do Slurry: 90°C
Vazões Mínimas – Máximas m³/h (Sg3.0) – (Sg1.0): 95-385
Pressão Máx. m (bar): 70 (7,0)
Profundidade Máx. Submersão: 55 m
Dimensões Min Reservatório (Compr x Larg x Prof): 1,0 m x 1,0 m x 1,0 m
Zona Morta do Reservatório (Submergência Mínima): 0,20 m
Potência: 90 cv
Nº Polos: 4
Carcaça: 250SM
Forma Construtiva: Imerso em Óleo
Tensão: 440 V (380V opcional)
Frequência: 60 Hz
Rotação Nominal: 1755 rpm
Tipo de Regime: S1
Fator de Serviço: 1,15
Tipo de Gaiola: ESQUILO
Método de Partida: DIRETO
Temperatura Ambiente: 40 °C
Elevação Temperatura: 105 °C
Classe de Isolamento: F
IP/IN: 7,2
Categoria: N
Corrente a Vazio: 47,50 A
Corrente Nominal: 119,00 A
Corrente Bloqueado: 856,80 A
Conjugado Nominal: 40,11 Kgfm
Conjugado Bloqueado: 270 %
Conjugado Máximo: 300 %
GD² do Rotor: 2,4761 Kgfm²
TMTR – Temp Operação: 7 s
ROTOR STD MCP 150-90
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100010980006465
LUVA DO EIXO
Material: Aço Inox AISI 630*
Código Machpulp: 100070980001428
PLACA DE DESGASTE
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100110980001493
PORCA DO ROTOR
Material: Aço Inox AISI 316*
Código Machpulp: 100420980001428
INDUTOR MCP
Material: Aço Inox ASTM A747 CB 7CU2 – H900*
Código Machpulp: 100990980003428
CARCAÇA DUPLA VOLUTA MCP 150-90
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: Sob encomenda
ESPAÇADORES 3,2/1,6/0,8 (até 2025)
Material: Aço Inox 304 / Aço Inox 304 / Papelão Hidr NA1002
Código Machpulp: 101995270029000
CAIXA DO MOTOR MCP 100-60
Material: Aço Carbono Fundido SAE 1045
Código Machpulp: 100990980001002
EIXO BOMBA
Material: Aço Inox AISI 420
Código Machpulp: Sob encomenda
(*) Revestimento Opcional em (W) Carbeto de Tungstênio, para aplicações severas.
(**) Ferro Fundido de Alto Cromo Machpulphard – Liga especial que reduz o atrito, melhora o deslizamento do slurry durante sua passagem pela bomba e aumenta a durabilidade das peças.

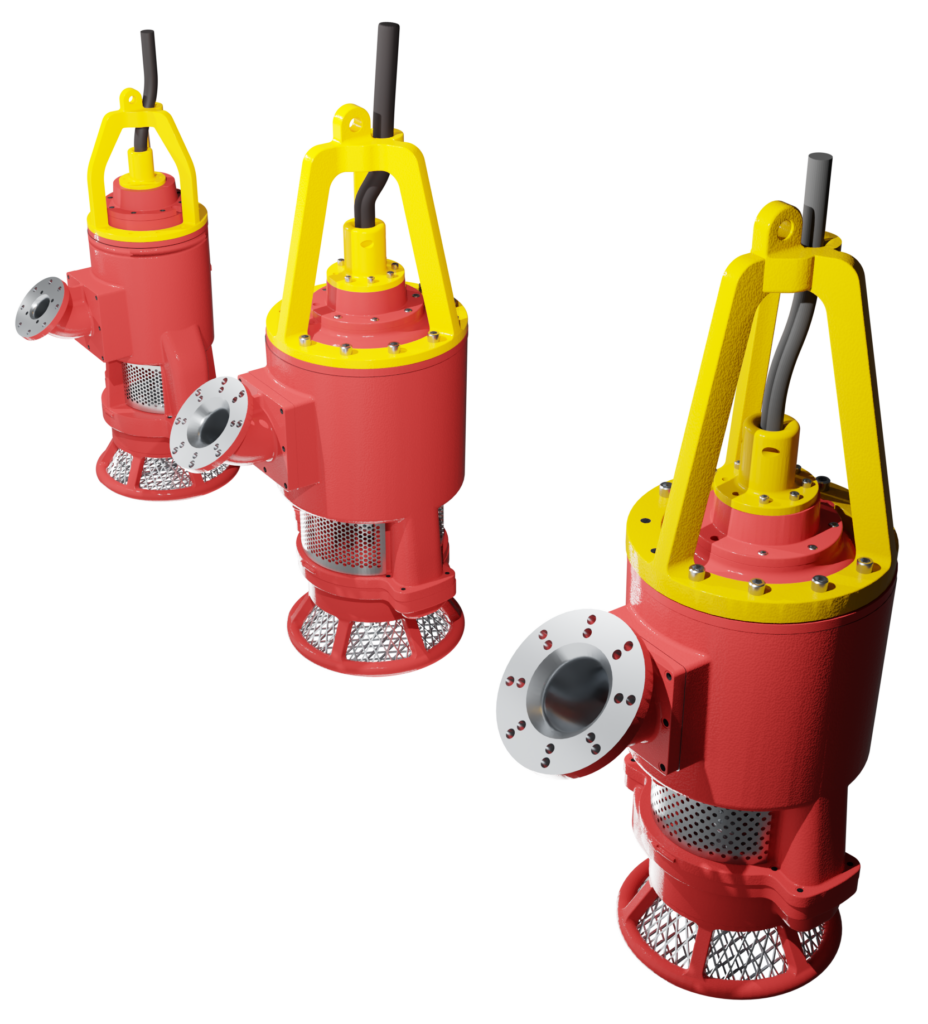

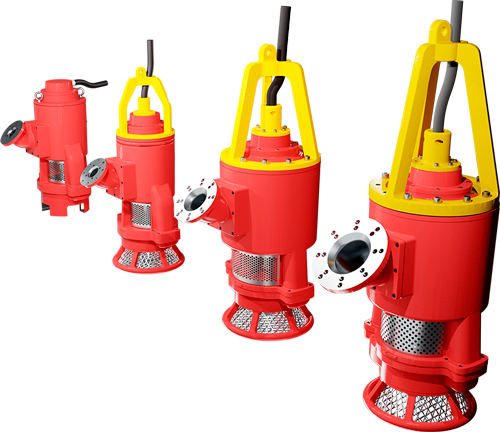

As Bombas Centrífugas Submersíveis Slurry MACHPULP podem operar em 380/440V 50-60Hz. Foram desenvolvidas com motores repotencializados de 22KW a 147Kw com FS1,15, vazões máximas de 210 de até 800m³/h e pressões máximas de 49 m.c.a. a 65 m.c.a. (shut-off). Projetadas para polpas abrasivas de alta densidade (até 3,0) e / ou alta concentração de sólidos em peso (até 75%), com partículas de até 32mm, construção robusta, para função pesada, sucção submersível afogada na parte inferior de 5” (125mm) a 8” (200mm) e descarga nominal de 2” (100mm) a 10” (250mm), em flanges Dual (duas dimensões). Conceito comum em todos os modelos de carcaças com voluta dupla que equilibram as pressões radiais sobre o eixo e dupla descarga paralela da mídia pela câmara ao redor do motor para resfriamento, somente requerendo uma mínima submergência de 20cm.

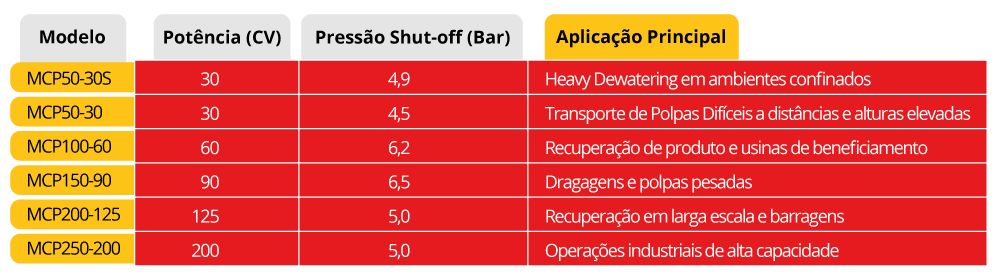

Qual a bomba ideal para sua aplicação?
Diferencial Metalúrgico Machpulp
Todas as nossas bombas utilizam liga de Alto Cromo (Cr27%) aditivada com Cobre e Molibdênio, além de proteção em Carbeto de Tungstênio. Resultado: maior MTBF e o menor custo por tonelada bombeada do mercado. Opcionalmente em SSSD (SuperDuplex), 316L à Prova de Explosão (Ex)
As Bombas Submersíveis Machpulp foram projetadas para maximizar o MTBF e simplificar a manutenção.
Máxima disponibilidade operacional
Mais simplicidade para a manutenção. Mais tempo para produzir.
Com produção local, garantimos um melhor tempo de entrega
Maioria dos itens fabricados pela Machpulp
Voltado para a aplicações nos minérios mais encontrados no país

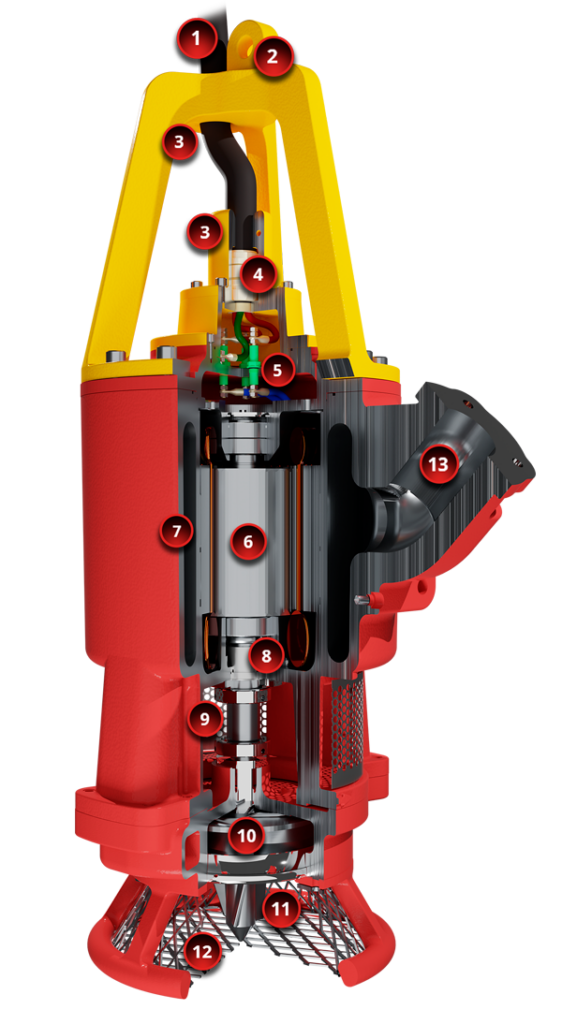

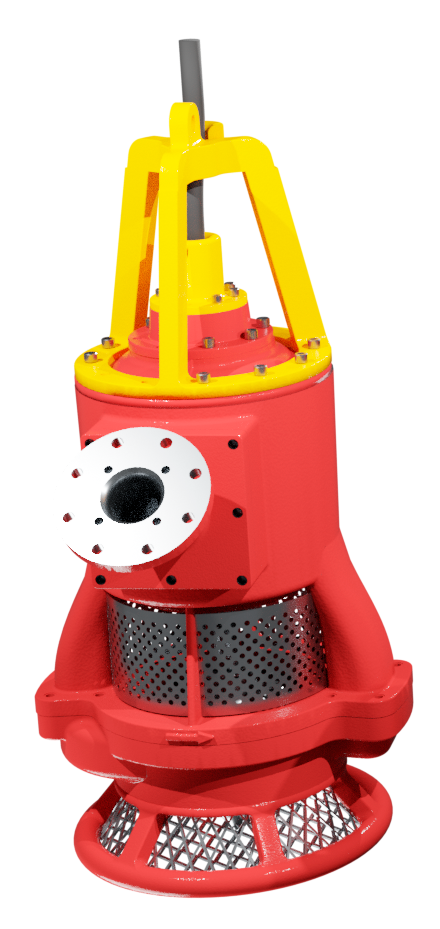

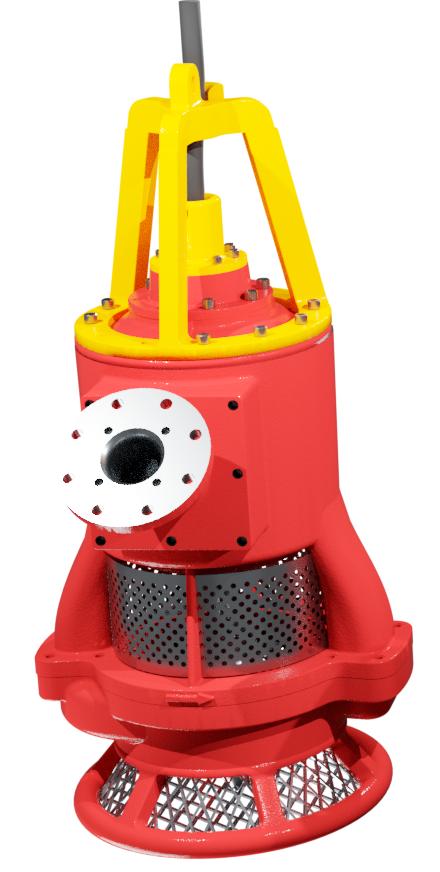

1. Cabo Elétrico Machpulp
Resistência Mecânica para
sustentação eventual de até 1.100Kg
2. Olhal Simplificado
Sustentação por uma corrente, cabo de aço ou cinta, melhor centro de gravidade
3. Abraçadeiras Reforçadas
Com ação redundante, fixando o cabo em dois pontos distintos, no ponto de
conexão e no suporte
4. Prensa-cabos Heavy Duty de 50mm
Super dimensionado garantindo fixação adequada ao cabo
5. Alimentadores Elétricos
Superdimensionados, em PPS, maior resistência mecânica e condutibilidade
6. Motor Elétrico Superdimensionado
Potência nominal de 60CV e FS:1,15 garantindo torque para extração das polpas mais difíceis
7. Caixa do Motor Reparável
Em Aço Carbono Fundido 1045 que permite alguns reparos emergenciais no campo
8. Selo Mecânico Lifetime
Dimensionado para longa duração
9. Grade Superior
Assegura proteção na região do eixo contra danos de sólidos maiores
10. Rotor/Carcaça/Placa de Desgaste
Em liga exclusiva MACHPULPHARD em composição que otimiza o deslizamento do material bombeado
11. Indutor
Tamanho reduzido e grande ângulo de palhetas para melhor ataque a partículas, maior otimização hidráulica e formação de vórtice na sucção
12. Sucção Facilitada
Pequena Submergência para esgotamento com Grade Inferior que impede a entrada de sólidos não fracionáveis
13. Descarga em Ângulo de 45º
Melhor interação com tubulações
pré-existentes, em 100mm/150mm/200mm
