100% nacional, voltada para a solução imediata de problemas de movimentação de polpas difíceis, com altíssimo percentual de sólidos
Ambos os Painéis Elétricos (versões Manual / Auto e Profibus / Profinet), são montados em caixas de chapa de aço (1,5mm) com vedação em poliuretano expandido, Classe IP66 (resistente à jatos potentes de poeira e de água)

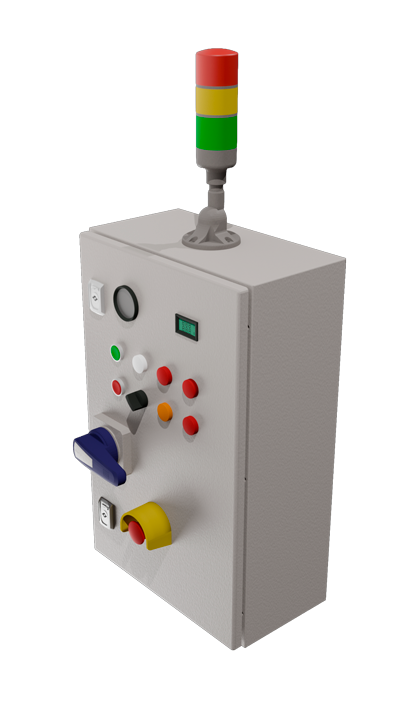

Parâmetros de Amperímetro e Horímetro mostrados na IHM (Nema 4x) instalada na porta do painel, botoeira de Emergência
Caixa e porta com Pintura Eletroforética por imersão, acabamento externo com pintura eletrostática a pó, pintura texturizada RAL 7035 e montagem galvanizada. Vedação dos cabos de entrada de energia e alimentação da bomba através de Prensa-Cabos
Protocolos de comunicação: Profinet / Modbus TCP-IP / MQTT (Indústria 4.0)

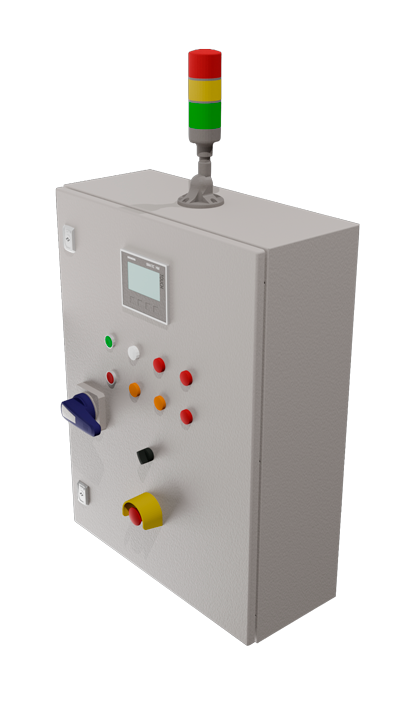

Painel Touch Screen HMI Siemens com display 4″ TFT, colorido.
Similar em funcionalidade ao Painel Manual / Automático, porém, através da instalação de uma placa modem opcional, com um plano de internet móvel e servidor VPS é possível controlar e verificar status do painel em tempo real, pela internet, possibilitando assim o monitoramento e controle remoto do painel através do celular, tablet ou desktop.

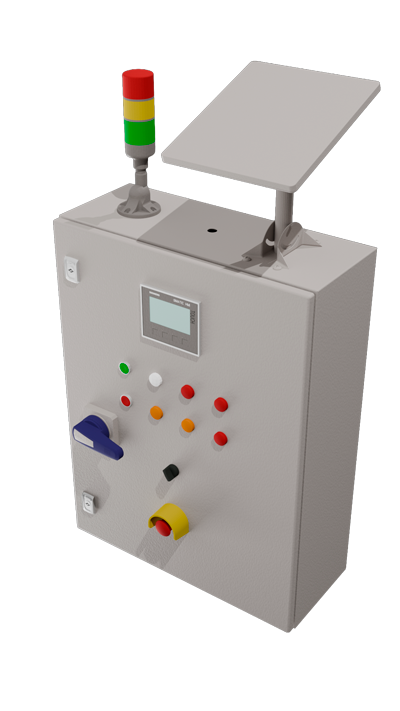

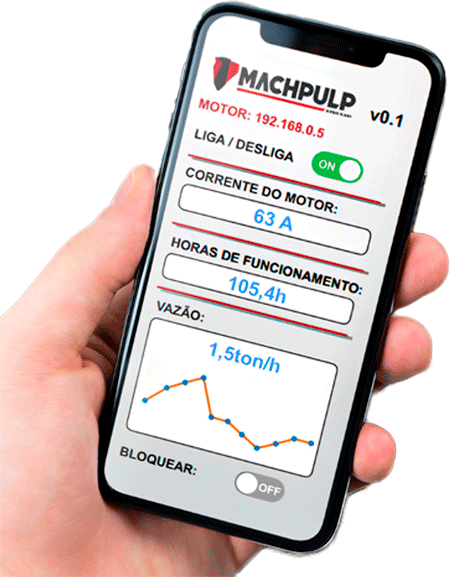

As Bombas Machpulp possuem o App EZ Pulp de operação remota, associado ao Painel de Segurança e Controle IA, alinhado às demandas de monitoramento na gestão da mineração moderna. Acionamento manual local, protocolo de comunicação por sala de controle cabeado (até 1.000m) via Profinet/Profibus ou remotamente para grandes distâncias via Wi-fi (modem), via 4G ou via Starlink. IP66, Painel IA com PLC integrado e informações de Manutenção preditiva em Touch Screen HMI Siemens 4″ TFT colorido. Placa modem 4G para controle remoto e monitoramento do status do painel em tempo real, pela internet através de Sala de Controle, Celular, Tablet ou Desktop. Painel Manual com Horímetro, Amperímetro e Voltímetro. Botoeira de Emergência. Ambas as versões permitem acionamentos por Partida Direta, Soft starter ou Inversor de Frequência, sem custo adicional.
Controle de Sobre – Tensão, Sub – Tensão ou Queda de Tensão:
Proteção caso a tensão ultrapasse de 0-20% a tensão nominal de 440V AC, (> 528V AC), caso fique abaixo de 0-20% a tensão nominal de 440V AC, (< 352V AC) ou no caso de queda de tensão em uma das fases. Proteção através de relé térmico de 75-97A, (nominal 75A), configurado em 86A (FS = 1.15)
Regime de Partida: Conforme NBR 7094 (Duas partidas sucessivas, uma com o motor frio e outra quente e uma partida a quente (com enrolamentos à temperatura de regime)
Corrente de Entrada na Partida (A): 480 A (440V) ou 560 A (380V)
FLC (A): 75 A (440V) ou 96 A (380V)
Proteção HRC: 100 A (440V) ou 125 A (380V)
Detecção de Baixa Corrente: Relê de detecção de operações abaixo de 10 A, para que a bomba desarme após 30 segundos de operação em vazio (Economia de Energia)
Detecção de Alta Corrente: Relê de detecção de operações acima de 76 A, para que a bomba desarme após 30 segundos de operação em sobrecarga (Proteção do Motor elétrico)
Detecção de Desbalanceamento de Fases: Relê de corrente de operação que detecta desbalanceamento entre as três fases e desarma a bomba caso houver penetração de umidade no cabo (proteção humana e minimizar possíveis custos de reparo)
Instrumentação de Controle e Proteção dos Painéis para a Operação
Amperímetro: Localizado na porta do painel, mostrado na IHM, proporcionando controle visual da corrente nominal na qual a bomba está operando e estimativa do Peso específico máximo (Kg / l) da polpa bombeada. Configuração do set-point de alarme e desligamento do motor, caso a corrente atinja o valor determinado
Discriminação de fases: Evita que a bomba gire no sentido inverso
Sirene e Luminoso: Recursos de sinalização visual e sonora para que a bomba não seja acionada antes de as pessoas se afastarem do local de aplicação / funcionamento
