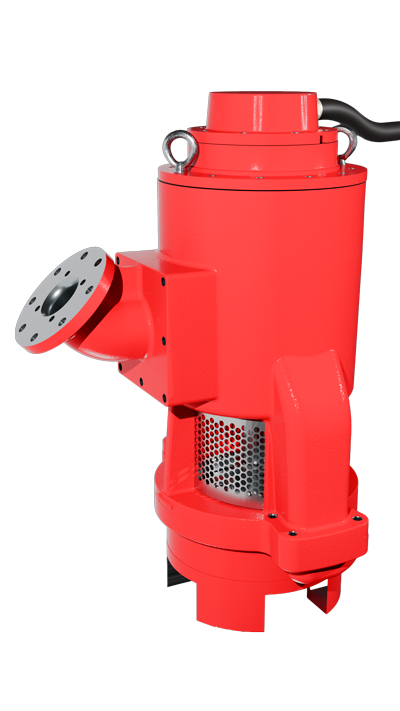

100% nacional, voltada para a solução imediata de problemas de movimentação de polpas difíceis, com altíssimo percentual de sólidos
Teor Máximo de Sólidos em Peso: 75%
Peso Espec. Máximo (Sg): 3,0
Tamanho Máx. da partícula (Pol-mm): 1 1/4″ – 32 mm
Temperatura Máx. do Slurry: 90°C
Vazões Mínimas – Máximas m³/h (Sg3.0) – (Sg1.0): 35-185
Pressão Máx. m (bar): 50 (5,0)
Profundidade Máx. Submersão: 35 m
Dimensões Min Reservatório (Compr x Larg x Prof): 0,7 m x 0,7 m x 0,7 m
Zona Morta do Reservatório (Submergência Mínima): 0,20 m
Potência: 30 cv
Nº Polos: 4
Carcaça: 160L
Forma Construtiva: Imerso em Óleo
Tensão: 440 V (380V opcional)
Frequência: 60 Hz
Rotação Nominal: 1755 rpm
Tipo de Regime: S1
Fator de Serviço: 1,15
Tipo de Gaiola: ESQUILO
Método de Partida: DIRETO
Temperatura Ambiente: 40 °C
Elevação Temperatura: 105 °C
Classe de Isolamento: F
IP/IN: 8,2
Categoria: N
Corrente a Vazio: 15,50 A
Corrente Nominal: 37,50 A
Corrente Bloqueado: 307,50 A
Conjugado Nominal: 12,25 Kgfm
Conjugado Bloqueado: 310 %
Conjugado Máximo: 330 %
GD² do Rotor: 0,400 Kgfm²
TMTR – Temp Operação: 7 s
ROTOR STD MCP 50-30
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 720010980005493
LUVA DO EIXO
Material: Aço Inox AISI 630*
Código Machpulp: 100070980001428
PLACA DE DESGASTE
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100110980001493
PORCA DO ROTOR
Material: Aço Inox AISI 316*
Código Machpulp: 100420980001428
INDUTOR MCP
Material: Aço Inox ASTM A747 CB 7CU2 – H900*
Código Machpulp: 100990980003428
CARCAÇA DUPLA VOLUTA MCP50-30
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100520980001465
ESPAÇADORES 3,2/1,6/0,8 (até 2025)
Material: Aço Inox 304 / Aço Inox 304 / Papelão Hidr NA1002
Código Machpulp: 101995270029000
CAIXA DO MOTOR MCP 100-60
Material: Aço Carbono Fundido SAE 1045
Código Machpulp: 100990980001002
EIXO BOMBA
Material: Aço Inox AISI 420
Código Machpulp: Sob encomenda
(*) Revestimento Opcional em (W) Carbeto de Tungstênio, para aplicações severas.
(**) Ferro Fundido de Alto Cromo Machpulphard – Liga especial que reduz o atrito, melhora o deslizamento do slurry durante sua passagem pela bomba e aumenta a durabilidade das peças.
Teor Máximo de Sólidos em Peso: 75%
Peso Espec. Máximo (Sg): 3,0
Tamanho Máx. da partícula (Pol-mm): 1 1/4″ – 32 mm
Temperatura Máx. do Slurry: 90°C
Vazões Mínimas – Máximas m³/h (Sg3.0) – (Sg1.0): 55-265
Pressão Máx. m (bar): 50 (5,0)
Profundidade Máx. Submersão: 35 m
Dimensões Min Reservatório (Compr x Larg x Prof): 1,0 m x 1,0 m x 1,0 m
Zona Morta do Reservatório (Submergência Mínima): 0,20 m
Potência: 60 cv
Nº Polos: 4
Carcaça: 225SM
Forma Construtiva: Imerso em Óleo
Tensão: 440 V (380V opcional)
Frequência: 60 Hz
Rotação Nominal: 1755 rpm
Tipo de Regime: S1
Fator de Serviço: 1,15
Tipo de Gaiola: ESQUILO
Método de Partida: DIRETO
Temperatura Ambiente: 40 °C
Elevação Temperatura: 105 °C
Classe de Isolamento: F
IP/IN: 6,8
Categoria: N
Corrente a Vazio: 21,50 A
Corrente Nominal: 61,20 A
Corrente Bloqueado: 416,20 A
Conjugado Nominal: 20,20 Kgfm
Conjugado Bloqueado: 250 %
Conjugado Máximo: 290 %
GD² do Rotor: 1,6583 Kgfm²
TMTR – Temp Operação: 7 s
ROTOR STD MCP 100-60
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100010980001493
LUVA DO EIXO
Material: Aço Inox AISI 630*
Código Machpulp: 100070980001428
PLACA DE DESGASTE
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100110980001493
PORCA DO ROTOR
Material: Aço Inox AISI 316*
Código Machpulp: 100420980001428
INDUTOR MCP
Material: Aço Inox ASTM A747 CB 7CU2 – H900*
Código Machpulp: 100990980003428
CARCAÇA DUPLA VOLUTA MCP100-60
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100520980001465
ESPAÇADORES 3,2/1,6/0,8 (até 2025)
Material: Aço Inox 304 / Aço Inox 304 / Papelão Hidr NA1002
Código Machpulp: 101995270029000
CAIXA DO MOTOR MCP 100-60
Material: Aço Carbono Fundido SAE 1045
Código Machpulp: 100990980001002
EIXO BOMBA
Material: Aço Inox AISI 420
Código Machpulp: Sob encomenda
(*) Revestimento Opcional em (W) Carbeto de Tungstênio, para aplicações severas.
(**) Ferro Fundido de Alto Cromo Machpulphard – Liga especial que reduz o atrito, melhora o deslizamento do slurry durante sua passagem pela bomba e aumenta a durabilidade das peças.
Teor Máximo de Sólidos em Peso: 75%
Peso Espec. Máximo (Sg): 3,0
Tamanho Máx. da partícula (Pol-mm): 1 1/4″ – 32 mm
Temperatura Máx. do Slurry: 90°C
Vazões Mínimas – Máximas m³/h (Sg3.0) – (Sg1.0): 95-385
Pressão Máx. m (bar): 70 (7,0)
Profundidade Máx. Submersão: 55 m
Dimensões Min Reservatório (Compr x Larg x Prof): 1,0 m x 1,0 m x 1,0 m
Zona Morta do Reservatório (Submergência Mínima): 0,20 m
Potência: 90 cv
Nº Polos: 4
Carcaça: 250SM
Forma Construtiva: Imerso em Óleo
Tensão: 440 V (380V opcional)
Frequência: 60 Hz
Rotação Nominal: 1755 rpm
Tipo de Regime: S1
Fator de Serviço: 1,15
Tipo de Gaiola: ESQUILO
Método de Partida: DIRETO
Temperatura Ambiente: 40 °C
Elevação Temperatura: 105 °C
Classe de Isolamento: F
IP/IN: 7,2
Categoria: N
Corrente a Vazio: 47,50 A
Corrente Nominal: 119,00 A
Corrente Bloqueado: 856,80 A
Conjugado Nominal: 40,11 Kgfm
Conjugado Bloqueado: 270 %
Conjugado Máximo: 300 %
GD² do Rotor: 2,4761 Kgfm²
TMTR – Temp Operação: 7 s
ROTOR STD MCP 150-90
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100010980006465
LUVA DO EIXO
Material: Aço Inox AISI 630*
Código Machpulp: 100070980001428
PLACA DE DESGASTE
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: 100110980001493
PORCA DO ROTOR
Material: Aço Inox AISI 316*
Código Machpulp: 100420980001428
INDUTOR MCP
Material: Aço Inox ASTM A747 CB 7CU2 – H900*
Código Machpulp: 100990980003428
CARCAÇA DUPLA VOLUTA MCP 150-90
Material: Ferro Fundido Alto Cromo Molib MACHPULPHARD*/**
Código Machpulp: Sob encomenda
ESPAÇADORES 3,2/1,6/0,8 (até 2025)
Material: Aço Inox 304 / Aço Inox 304 / Papelão Hidr NA1002
Código Machpulp: 101995270029000
CAIXA DO MOTOR MCP 100-60
Material: Aço Carbono Fundido SAE 1045
Código Machpulp: 100990980001002
EIXO BOMBA
Material: Aço Inox AISI 420
Código Machpulp: Sob encomenda
(*) Revestimento Opcional em (W) Carbeto de Tungstênio, para aplicações severas.
(**) Ferro Fundido de Alto Cromo Machpulphard – Liga especial que reduz o atrito, melhora o deslizamento do slurry durante sua passagem pela bomba e aumenta a durabilidade das peças.
Joint Venture do Grupo EB para um projeto vencedor no desenvolvimento de um equipamento submersível para a transferência de polpas industriais onde outras bombas falharam, com o melhor desempenho, versatilidade e custo de operação.
Machpulp. “The Pulp Machine”. A Máquina de movimentação de Polpas difíceis. Reconhecida por sua Performance, Durabilidade e Eficiência.
Se você precisa resolver problemas de bombeamento ou dragagem de lama pesada na mineração, siderurgia ou Industria em Geral, conte com a nossa experiência e qualidade. Somos a melhor solução onde outras falharam.
Desenvolvimento de tecnologias avançadas, como o Painel IA para controle, proteção e monitoramento em tempo real do desgaste da bomba e perfil do processo
A Machpulp é um fabricante de equipamentos para mineração e siderurgia, 100% nacional, voltada para a solução imediata de problemas de movimentação de polpas difíceis, com altíssimo percentual de sólidos.
Ainda com dúvidas?
Sim, desde que a lama tenha Peso específico de até 3,0 e/ou contenha um percentual de sólidos em peso de até 75%, com sólidos de até 32mm (1 1/4″) de tamanho. A Bomba Centrífuga Submersível de Polpa Machpulp MCP100-60 consegue 48,8 mca de shut-off e 256m³/h de vazão máxima, que representa 24% a mais de vazão e 42% acima da pressão de suas similares concorrentes.
A Bomba Centrífuga Submersível de Polpa Machpulp MCP100-60 consegue 24% de vazão que suas similares concorrentes.
Devido a decantação dos sólidos e a movimentação das massas de polpa, um tanque de polpa sempre contém vários níveis distintos de densidades. O Tempo de esgotamento de um tanque está diretamente relacionado a vazão, quantidade de material retirado em um determinado tempo (t/h) e ao seu volume total(m³). Quão maiores forem os valores da densidade ou percentual de sólidos, no momento do bombeamento, mais tempo a bomba MCP100-60 necessitará para esgotar um mesmo tanque de lama. Como exemplo, a bomba MCP100-60, em seu ponto de maior eficiência hidráulica (62%) consegue lançar 130m³/h de água (d=1,0)=130t/h a uma pressão de descarga de 39mca. Se aplicarmos a MCP100-60 em uma polpa de d=2,5,teríamos um lançamento aprox de 52m³/h a 70m³/h = 130t/h.
A Bomba Centrífuga Submersível de Polpa Machpulp MCP100-60 consegue 42% de pressão de descarga que suas similares concorrentes. Ao contrário da vazão, a pressão não sofre significativa variação com a densidade da polpa mas devido a características da tubulação (acidentes, diâmetro…), diferença de cotas de bombeamento x descarga (AMT) que representam perdas de carga ao longo da linha. No exemplo anterior, no ponto de maior eficiência com d=2,5, aplicado numa tubulação de 150mm,teríamos o lançamento de 52m³/h a 70m³/h a uma distância aprox de 750m com uma elevação de 4m.

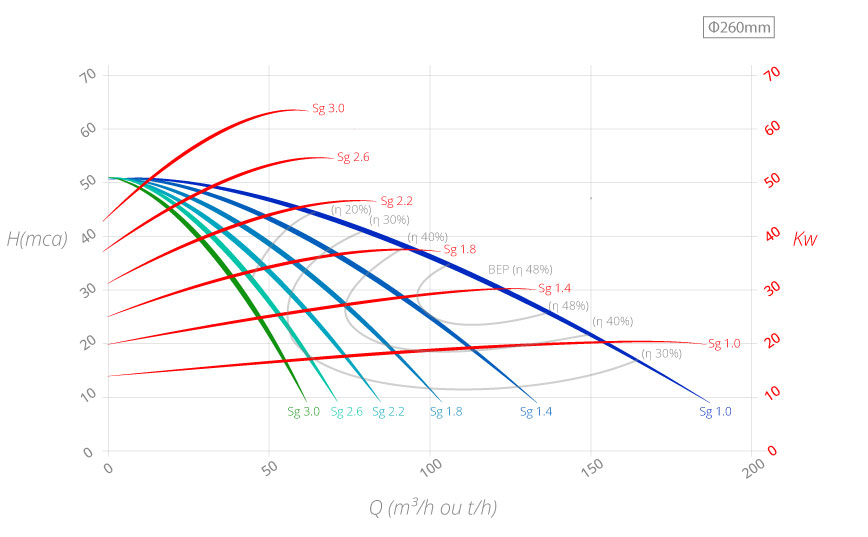

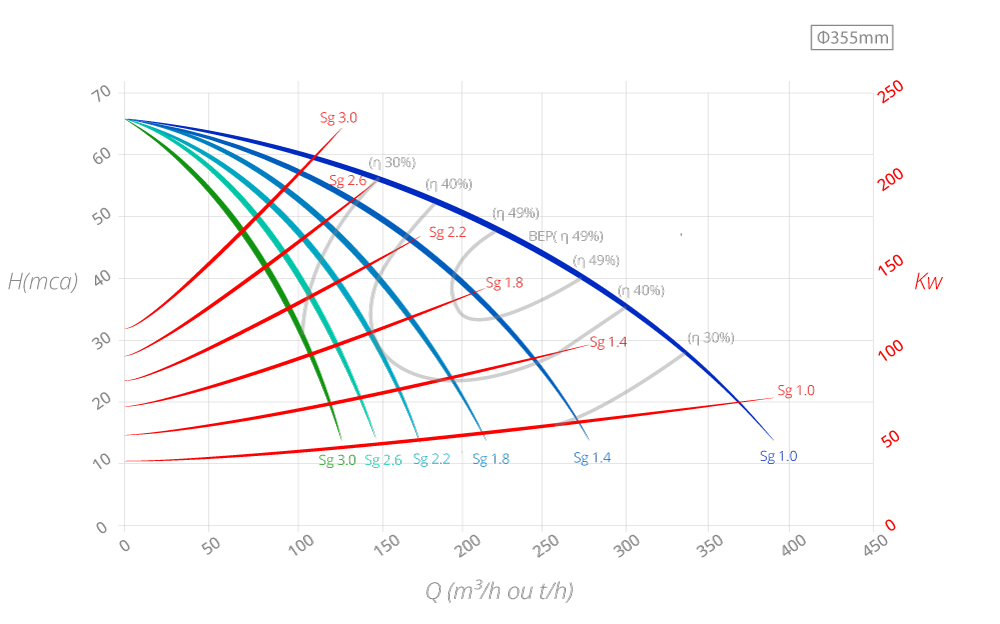

A Machpulp atualmente dispõe de 3 modelos de bombas submersíveis, de mesmo conceito, nas potências de 30CV (MCP50-30), 60CV (MCP100-60) e 90CV (MCP150-90), todas com pressões de Shut-off (vazão zero) acima de 49mca. Isto assegura, em situações normalmente encontradas, de uma descarga de material acima de 850m de distância. A melhor forma de definir o modelo mais adequado passa a ser a contribuição de material em um determinado período por bomba (t/h). Para uma visualização rápida, verifique as curvas dos 3 modelos em nosso site.
Curvas de Performance de Bombas de Polpas do mercado, geralmente informam vazões em m³/h porque são testadas com água. No mundo real das indústrias que lidam com essa mídia, interessa-se principalmente a quantidade de material e não apenas o seu volume. A partir de uma Densidade Relativa (Sg) diferente de 1,0 para um cálculo rápido, deve-se multiplicar a Vazão em m³/h da curva pelo Sg para encontrar-se a Vazão em t/h.
Ainda com dúvidas?
A Machpulp opera com sucção afogada mínima (20 cm), ideal para polpas abrasivas de alta densidade. Construção robusta para regimes pesados e máxima confiabilidade operacional
Só a Machpulp oferece Controle local ou remoto (Profinet / Profibus, 4G, Wi-Fi ou Starlink), com monitoramento em tempo real. Versões IA, com PLC / HMI Siemens e manutenção preditiva integrada ou Básica Analógica
Monitoramento contínuo de temperatura, vibração e pressão. Base para manutenção preditiva e maior disponibilidade do equipamento
Liga de alto cromo com molibdênio e carbeto de tungstênio Durabilidade superior e vida útil até 25% maior
Reduz esforços radiais no eixo e melhora a estabilidade operacional Fluxo otimizado que aumenta a eficiência térmica do conjunto
Blindagem reforçada com dupla malha de aço e alta resistência à abrasão e umidade Estrutura projetada para tração mecânica e comunicação de sensores
Suportam partidas frequentes e variações severas de carga Performance estável mesmo em polpas densas ou solidificadas
Compatível com múltiplos diâmetros e instalações existentes Mais flexibilidade de aplicação com padrão exclusivo
